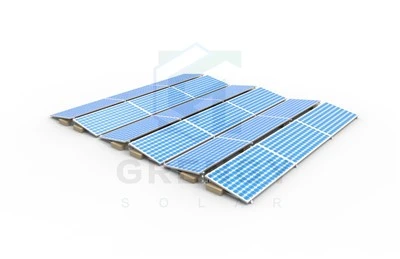

Sistema di portapacchi per tetto solare



Il processo di installazione di un sistema di rack per tetto solare comporta generalmente i seguenti passaggi:



1. Preparazione di preparazione e sicurezza del sito

• Ispezione del tetto:

Prima di iniziare l'installazione, è essenziale un'ispezione approfondita del tetto. Controllare eventuali segni di danno come crepe, perdite o punti deboli. L'integrità strutturale del tetto deve essere sufficiente per supportare il peso del sistema di portapacing solare e dei pannelli solari. Ad esempio, su un tetto piatto, valutare la capacità del cuscinetto di carico per assicurarsi che possa gestire il carico aggiuntivo.

Inoltre, esamina le condizioni di superficie del tetto. Dovrebbe essere pulito e privo di detriti, sporcizia e qualsiasi sostanza che potrebbe influenzare l'adesione o la stabilità del sistema di rack.

• Attrezzatura di sicurezza:

Gli installatori devono indossare attrezzature di sicurezza adeguate, tra cui cappelli duri, imbracature di sicurezza (specialmente per lavorare su tetti inclinati) e scarpe non slip. Imposta barriere di sicurezza nell'area di lavoro per prevenire cadute e incidenti.



2. Pianificazione del layout

• Posizionamento del pannello solare:

In base alle dimensioni, alla forma e all'orientamento del tetto, pianificare il layout dei pannelli solari. Considera la direzione del sole per tutto il giorno e la stagione per ottimizzare la cattura della luce solare. La flessibilità del sistema di rack per tetto solare per supportare sia gli orientamenti di ritratto che orizzontale dei moduli solari consente un uso efficiente dello spazio del tetto disponibile. Ad esempio, nell'emisfero settentrionale, in generale, i pannelli solari sono angolati per affrontare a sud per la massima esposizione al sole.

Segna le posizioni dei punti di montaggio del rack sul tetto secondo il layout previsto. Ciò garantisce un'installazione accurata e una corretta spaziatura tra i rack per supportare uniformemente i pannelli.



3. Installazione del sistema di rack

• Montaggio di base:

Se il tetto è un tetto piatto e il sistema di rack utilizza un design basato sul contrappeso (che potrebbe non essere il caso di tutti i sistemi, ma è un'opzione), inizia posizionando i componenti contrappesi nelle posizioni designate. Questi contrappesi forniscono stabilità senza la necessità di penetrazione del tetto.

Per altri tipi di installazioni, come quelli che utilizzano scaffali o supporti in acciaio incorporati che si attaccano direttamente alla struttura del tetto, fori di perforazione nei punti di montaggio contrassegnati. Inserire le ancore o gli elementi di fissaggio appropriati, seguendo le istruzioni del produttore. Ad esempio, se si utilizzano bulloni di ancoraggio chimico per un sistema di rack in acciaio HDG o ZAM, assicurarsi che i fori vengano perforati alla profondità e al diametro corretti e che i bulloni siano inseriti e impostati in base al tempo di indurimento specificato.

• Assemblaggio di componenti pre -assemblati:

Il fatto che molte parti del sistema di rack per tetto solare siano pre -assemblate in fabbrica semplifica l'installazione di sito. Gli installatori in genere sollevano e posizionano le sezioni di rack pre -fabbricate sui supporti o sulle ancore di base. Assicurare queste sezioni utilizzando i bulloni forniti, i dadi e altri dispositivi di fissaggio. Assicurarsi che tutte le connessioni siano strette e correttamente allineate.

Man mano che i rack sono assemblati, controlla il livello e l'allineamento di ciascuna sezione. Usa un livello di spirito per garantire che gli scaffali siano perfettamente orizzontali o all'angolo corretto (se su un tetto inclinati) per supportare uniformemente i pannelli solari e all'orientamento ottimale per la cattura della luce solare.



4. Installazione di pannelli solari

• Sollevamento e posizionamento del pannello:

Utilizzando attrezzature di sollevamento appropriate come ventose o pannelli: movimentazione di carrelli, sollevare con cura i pannelli solari sul sistema di rack installato. Posizionare i pannelli sugli scaffali in base al layout e all'orientamento pianificato.

Assicurarsi che i pannelli siano correttamente seduti sulle staffe di montaggio del sistema di rack. Alcuni pannelli possono avere meccanismi di bloccaggio o clip specifici che devono essere coinvolti per proteggerli in atto.

• Cablaggio del pannello:

Una volta che i pannelli sono in posizione, collegare il cablaggio elettrico. Questo di solito comporta il collegamento dei terminali positivi e negativi di ciascun pannello in una serie o una configurazione parallela, a seconda della progettazione del sistema. Seguire gli schemi di cablaggio forniti per garantire una corretta polarità e una corretta connessione elettrica. Tuck i fili accuratamente lungo gli scaffali per impedire loro di essere danneggiati o esposti agli elementi.



5. Controlli e aggiustamenti finali

• Controlli meccanici:

Ispezionare l'intera installazione per eventuali bulloni sciolti, componenti disallineati o segni di instabilità. Controllare l'attacco del sistema rack al tetto e l'attacco dei pannelli agli scaffali. Stringere eventuali elementi di fissaggio sciolti e apportare qualsiasi regolazione necessaria all'allineamento degli scaffali e dei pannelli.

Metti alla prova la stabilità dell'installazione applicando una spinta delicata o tira sul sistema di rack e nei pannelli (mentre fa attenzione a non danneggiarli) per assicurarsi che siano montati in modo sicuro.

• Controlli elettrici:

Utilizzare le apparecchiature di test elettriche appropriate per verificare la continuità e l'isolamento del cablaggio. Assicurarsi che non vi siano cortocircuiti e che i collegamenti elettrici tra i pannelli funzionino correttamente. Prova la tensione di uscita e la corrente dell'array del pannello per confermare che si trova nell'intervallo previsto.



Dopo aver completato questi passaggi e tutti i controlli, il sistema di portapacing solare e i pannelli solari sono pronti per il funzionamento. Il processo di installazione può variare a seconda della progettazione specifica del sistema di rack e dei requisiti del progetto.
